Каблови средњег напона играју виталну улогу у систему дистрибуције електричне енергије, посебно у земљи попут Аустралије где потражња за енергијом расте. Каблови средњег напона не само да се широко користе у градским електроенергетским мрежама, индустријским апликацијама и системима обновљивих извора енергије, већ носе и критичне задатке преноса енергије. Како се захтеви за напоном и снагом преноса енергије повећавају, захтеви за пројектовање каблова постају све строжи, посебно у дизајну заштитног слоја.
Овај чланак ће детаљно истражити захтеве дизајна заштите аустралијских средњенапонских каблова, фокусирајући се на захтеве дизајна заштите 11кВ бакарних каблова, 5кВ средњенапонских каблова, 35кВ средњенапонских каблова и средњенапонских оклопних каблова и њихове перформансе у практичним применама.
1. Улога заштитног слоја
Заштитни слој средњенапонског кабла има многе кључне функције у електроенергетском систему, углавном укључујући:
Спречавање електромагнетних сметњи (ЕМИ): Заштитни слој средњенапонског кабла може ефикасно да смањи утицај електромагнетних сметњи на околну опрему и околину и обезбеди да спољни шум не омета пренос енергије.
Заштитите кабл од спољашњег окружења: Заштитни слој може у одређеној мери заштитити кабл од механичких оштећења, хемијске корозије, влаге, ултраљубичастих зрака и других спољних фактора.
Спречите електричне кварове: Заштитни слој може ефикасно да распрши струју и спречи цурење струје и електричне грешке (као што су кратки спојеви) од оштећења кабла и опреме која га окружује.
Повећајте механичку чврстоћу кабла: У неким применама, заштитни слој не само да има електричне функције, већ преузима и механичке функције побољшања компресије, напетости и отпорности на савијање кабла.
2. Стандарди и захтеви за средњенапонске каблове у Аустралији
У Аустралији, дизајн и употреба средњенапонских каблова морају бити у складу са строгим националним стандардима и захтевима индустрије, посебно у дизајну и избору материјала за заштитни слој. Следи неколико кључних захтева и стандарда дизајна:
АС/НЗС 1429.1 стандард
Заједнички аустралијски и новозеландски стандард АС/НЗС 1429.1 је кључни референтни документ за пројектовање и производњу средњенапонских каблова. Овим стандардом се утврђују технички захтеви за средњенапонске каблове, укључујући изолацију, проводнике, заштитне слојеве, спољашње омоте и испитивање. Дизајн заштитног слоја средњенапонских каблова треба да буде у складу са овим стандардом како би се осигурала сигурност и поузданост каблова под високим напоном.
Избор висококвалитетних материјала за заштиту
Заштитни слој аустралијских средњенапонских каблова обично користи металне (као што су бакар или алуминијум) и неметалне (као што је проводљиви полимер) материјале. Метални заштитни материјали пружају одличне перформансе електромагнетне заштите, док су проводљиви полимерни материјали погоднији за лагане каблове или апликације са посебним захтевима за тежину.
Усклађеност са међународним сертификатима
Аустралијски средњенапонски каблови су обично дизајнирани тако да испуњавају међународне стандарде сертификације као што су ИЕЦ (Међународна електротехничка комисија) и УЛ (Ундервритерс Лабораториес) како би се осигурала поузданост и безбедност каблова широм света.
Захтеви за отпорност на воду и корозију
За средњенапонске каблове у неким посебним окружењима (као што је подземно полагање, влажно окружење или морско окружење), дизајн заштитног слоја такође мора имати високу водоотпорност и отпорност на корозију како би се спречило да влага и хемикалије уђу у унутрашњост кабла.
3. Дизајн заштитног слоја различитих типова средњенапонских каблова
У зависности од нивоа напона, сценарија примене и спољашњег окружења, на аустралијском тржишту постоји много различитих типова средњенапонских каблова, а сваки тип дизајна слоја за заштиту каблова има своје посебне захтеве.
1. 11кВ бакарни кабл
11кВ бакарни кабл се широко користи у градским енергетским мрежама, индустријским објектима и системима за пренос електричне енергије средње величине. Пошто бакар има мањи отпор и бољу проводљивост, бакарни каблови од 11 кВ обично користе бакарне проводнике како би се осигурали мањи губици у преносу.
Захтеви за дизајн заштитног слоја: Заштитни слој бакарних каблова се углавном састоји од бакарне плетене мреже или алуминијумске фолије. Бакарна плетена мрежа има добре електричне особине и може ефикасно смањити електромагнетне сметње. Алуминијумска фолија се користи за побољшање издржљивости и механичке чврстоће кабла.
Отпорност на корозију и оксидацију: Пошто се бакарни проводници лако оксидирају, морају се предузети мере против оксидације у дизајну заштитног слоја бакарних каблова како би се осигурало да се бакарни материјал не поквари када је изложен ваздуху дуже време.
2. 5кВ средњенапонски кабл
Каблови средњег напона од 5кВ се обично користе у малим и средњим системима за пренос електричне енергије, погодни за пословне зграде, стамбена подручја и неке сценарије потражње за снагом средњег и ниског оптерећења.
Захтеви за дизајн заштитног слоја: Код средњенапонских каблова од 5кВ, заштитни слој се обично састоји од алуминијумске фолије, бакарне плетене мреже или проводног полимерног слоја. Иако је напон низак, кабл и даље треба да има одређену способност против електромагнетних сметњи и електричну сигурност. Заштитни слој таквих каблова генерално не захтева превише заштитне функције и углавном се фокусира на сузбијање електромагнетних сметњи.
Избор материјала: Материјал заштитног слоја каблова од 5 кВ се обично бира од алуминијумске фолије и полимерних материјала јер су лакши и имају довољне електричне заштитне перформансе.
3. 35кВ средњенапонски кабл
Кабл средњег напона од 35 кВ се углавном користи за велике системе за пренос енергије и широко се користи у индустријским подручјима, великим пословним зградама и енергетским системима који захтевају пренос енергије на велике удаљености.

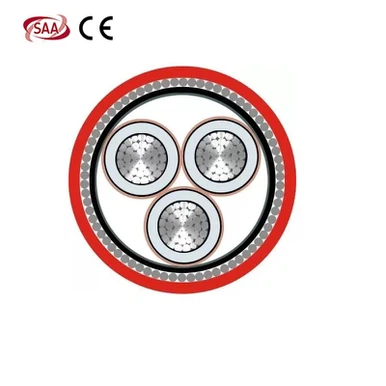

Захтеви за пројектовање заштите: Код средњенапонских каблова од 35 кВ, дизајн оклопа је посебно сложен и обично усваја вишеслојну заштитну структуру. Ово укључује спољни штит од алуминијумске фолије, унутрашњу бакарну плетену мрежу и проводљиви полимерни заштитни материјал. Вишеслојна заштита не само да може ефикасно да потисне електромагнетне сметње, већ и да побољша способност кабла да се одупре механичким оштећењима.
Отпорност на воду и отпорност на хемијску корозију: каблови од 35 кВ се обично користе у тешким окружењима. Дизајн заштите треба да има карактеристике водоотпорности, отпорности на корозију и хемијске отпорности како би се осигурало да кабл може да ради стабилно и дугорочно у влажном или хемијски контаминираном окружењу.

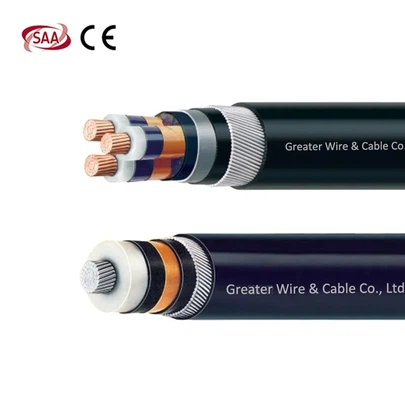

4. Оклопни кабл средњег напона
Оклопни каблови средњег напона су дизајнирани да издрже високе механичке ударе и често се користе у окружењима која захтевају додатну заштиту, као што је подземно полагање или изложени подручјима са високим спољним притиском. Овај тип кабла додаје метални омотач (обично плетеницу од челичне жице или материјал од легуре алуминијума) спољашњој страни заштитног слоја како би се побољшала затезна и тлачна чврстоћа кабла.
Захтеви за пројектовање заштите: Поред конвенционалне електромагнетне заштите, заштитни слој средњенапонских оклопних каблова такође треба да има додатну отпорност на механичка оштећења. Материјали омотача (као што су алуминијумска фолија и плетеница од челичне жице) пружају заштиту како би се спречило оштећење кабла од спољашњих утицаја.
Висок напон и отпорност на околину: Пошто се оклопни каблови средњег напона често користе у тешким окружењима, заштитни слој мора бити пројектован тако да има висок степен отпорности на високи напон, као и отпорност на УВ зрачење и корозију.
4. Кључни изазови у дизајну заштитног слоја
Приликом пројектовања заштитног слоја средњенапонских каблова, инжењери треба да превазиђу следеће изазове:
Сузбијање електромагнетних сметњи (ЕМИ).
Са широком применом енергетске електронске опреме, извори електромагнетних сметњи се повећавају. Стога, дизајн заштитног слоја средњенапонских каблова мора бити довољно ефикасан да спречи спољашње електромагнетне таласе да ометају пренос сигнала снаге.
Прилагодљивост животне средине
Заштитни слој кабла треба да одржава добре перформансе у екстремним окружењима, као што су висока температура, ниска температура, влажност или окружење високе корозије. Приликом пројектовања, обезбедите да се избор материјала за заштитни слој може прилагодити различитим захтевима животне средине.
Баланс између механичке заштите и електричне заштите
Заштитни слој мора не само да има функцију електричне изолације, већ и да може да издржи механички удар и притисак кабла у стварној примени. Како уравнотежити ове две потребе је важан изазов у дизајну заштитног слоја.
