Одабир одговарајуће величине соларног кабла је кључан за осигурање сигурности, ефикасности и дуговечности вашег соларног система. Права соларна жица обезбеђује минималан пад напона, максимизира енергетску ефикасност и спречава прегревање и потенцијалне опасности. Један од најчешћих изазова за дизајнере соларних система је избор тачне величине кабла на основу капацитета снаге система (мерено у кВ, киловатима). У овом чланку ћемо проћи кроз процес одабира одговарајуће величине соларног кабла на основу укупне излазне снаге ваших соларних панела.
Разумевање кључних концепата
Пре него што уђемо у то како да изаберете праву величину соларног кабла, хајде да прво разложимо неке кључне појмове и концепте који се односе на соларне системе и каблове.
1.1 Шта је соларни кабл?

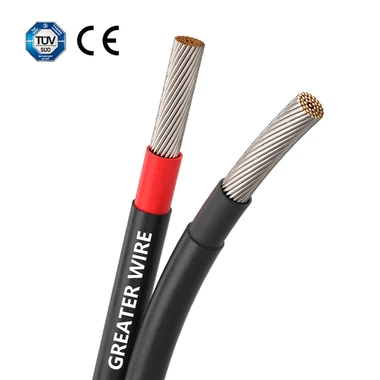

Соларни кабл је врста електричног кабла посебно дизајнираног за употребу у соларним енергетским системима. Ови каблови повезују соларне панеле са претварачем, претварач са системом за складиштење батерија (ако је применљиво), а претварач са мрежом или оптерећењем. Соларни каблови су пројектовани да буду отпорни на оштре услове околине са којима се соларни системи често суочавају, као што су излагање УВ зрачењу, високе температуре и влага.
1.2 Шта је кВ (киловат)?
Киловат (кВ) је јединица снаге једнака 1,000 вати. У контексту соларних енергетских система, кВ се односи на укупну количину енергије коју систем соларних панела може произвести у оптималним условима. Величина соларног система се обично даје у киловатима, а ова вредност ће утицати на струју и напон који се морају преносити кроз ожичење система.
1.3 Напон и струја у соларним системима
У системима соларне енергије, постоје две примарне електричне величине које треба узети у обзир при избору кабла:
Напон (В): разлика потенцијала која покреће ток електричне енергије. Уобичајени напони у соларним системима су 12В, 24В, 48В за мале системе ван мреже и 220В до 380В за системе повезане на мрежу.
струја (И): Проток електричног набоја. Ово се обично мери у амперима (А).
Струја је критичан фактор при одабиру величине кабла јер кабл мора бити у стању да поднесе проток електричне енергије без претераног загревања или ризика од оштећења. Пад напона је још један разлог за разматрање, посебно за дуге каблове, јер велики пад може довести до неефикасности и губитка снаге.
Како одабрати величину соларног кабла на основу кВ
Да бисте изабрали одговарајућу величину соларног кабла за ваш систем, кључни фактори које треба узети у обзир укључују:
Називна снага вашег система (у кВ)
Напон система
Максимална струја коју ће кабл носити
Удаљеност између соларних панела и претварача или контролера пуњења
У наставку ћемо описати кораке који су укључени у одабир праве величине соларног кабла на основу ових фактора.
2.1 Корак 1: Израчунајте струју (амперажу)
Први корак у одабиру тачне величине соларног кабла је израчунавање струје која ће тећи кроз кабл. Формула за израчунавање струје је:
I=P/V
где:
И је струја (у амперима, А)
П је укупна снага система (у ватима, В)
В је напон система (у волтима, В)
На пример, ако имате соларни систем од 5 кВ који ради на 48 В, струја би се израчунала као:
I=5000W/48V=104.17A
То значи да ће ваш соларни кабл морати да поднесе струју од 104,17 ампера.
2.2 Корак 2: Узмите у обзир дужину кабла и пад напона
Следећи корак је да узмете у обзир дужину кабла и пад напона. Пад напона је смањење напона које настаје када електрична струја тече кроз кабл, а расте са растојањем. Да бисте смањили губитак напона, важно је да користите довољно дебео кабл за дуже каблове.
Као опште правило, желите да имате за циљ пад напона од највише 2% напона система. То значи да ако користите систем од 48В, пад напона не би требало да пређе 0.96В (2% од 48В).
Што је кабл дужи, већа је величина потребна за одржавање ниског пада напона и ефикасног преноса енергије. Ако је ваш соларни низ далеко од претварача или контролера пуњења, можда ће бити потребно повећати величину кабла како би се осигурало да пад напона не пређе ову границу.
2.3 Корак 3: Одредите одговарајућу величину кабла
Када израчунате струју и узмете у обзир пад напона, можете одредити тачну величину соларног кабла. Соларни каблови долазе у различитим величинама, обично у распону од 2,5 мм² до 16 мм² и више, са већим кабловима који могу да преносе већу струју.
Постоје опште смернице засноване на струји и удаљености за одабир исправне соларне жице. Погледајмо неколико примера препорука за величину соларног кабла:
За систем од 48 В са 5 кВ снаге (104,17 А):
За кратке стазе (до 10 метара) може бити довољан кабл од 6 мм².
За дуже стазе (до 30 метара), можда ће бити неопходан кабл од 10 мм² или чак 16 мм² да би се пад напона одржао у прихватљивим границама.
За систем од 12 В са 2 кВ снаге (166,67 А):
За кратке стазе (до 5 метара), треба користити кабл од 10 мм² или 16 мм².
За дуже стазе (до 20 метара) може бити потребан кабл од 25 мм² или већи.
2.4 Корак 4: Водите рачуна о безбедности и будућем проширењу
Иако је израчунавање величине соларног кабла на основу тренутне излазне снаге вашег система од суштинског значаја, такође је добра идеја размотрити потенцијално будуће проширење и сигурносне маргине. Ако планирате да додате још панела или повећате капацитет система, добра је идеја да изаберете каблове који могу да поднесу веће струје. Поред тога, избор кабла са већим капацитетом струје обезбедиће сигурносну маргину у случају оптерећења већих од очекиваног.
Такође би требало да обезбедите да је соларни кабл намењен за употребу на отвореном, посебно за дуге стазе изложене елементима. Каблови отпорни на УВ зрачење, временске прилике и топлоту ће обезбедити дугорочну издржљивост и перформансе.
Одабир величине соларног кабла за различите апликације
Хајде да истражимо величину соларног кабла на основу специфичних случајева употребе:
3.1 Мали соларни системи ван мреже
За мале соларне системе ван мреже са батеријама од 12В или 24В и релативно малом излазном снагом (до 1-2 кВ), каблови од 2,5 мм² или 4 мм² често могу бити довољни, све док је кабл кратак (испод 10 метара). Ови системи обично укључују мање струје и мања растојања, тако да пад напона није значајан проблем.
3.2 Системи средњих и великих размера
За веће системе, као што су системи повезани на мрежу или они са 48 В или више напона, величине каблова као што су 6 мм², 10 мм² или чак 16 мм² су чешће. Ови системи често укључују веће количине енергије (нпр. 5-10 кВ) и могу имати дуже каблове, због чега је неопходно балансирати тренутни капацитет са падом напона.
3.3 Комерцијални и индустријски соларни системи
За велике комерцијалне или индустријске соларне системе са излазном снагом од 50 кВ или више, соларни каблови у распону од 25 мм² до 50 мм² могу бити потребни за руковање великом струјом и дугим кабловима. Ови системи често укључују сложене инсталације и више претварача, а одабир праве величине кабла је критичан да би се обезбедио ефикасан рад.
