Name: Кина 1,5 мм² Х07В-К ПЛЦ кабл за ормаре за компактне аутоматске панеле Произвођачи Добављачи Фабрика
Brand: Донггуан Греатер Вире & Цабле Цо., Лтд
SKU: 316583396

Опис

Тецхницал Параметерс

Цертифицатион

1.5mm2 solar inverter internal wire

ПРОИЗВОД РЕАЛ СХОТ

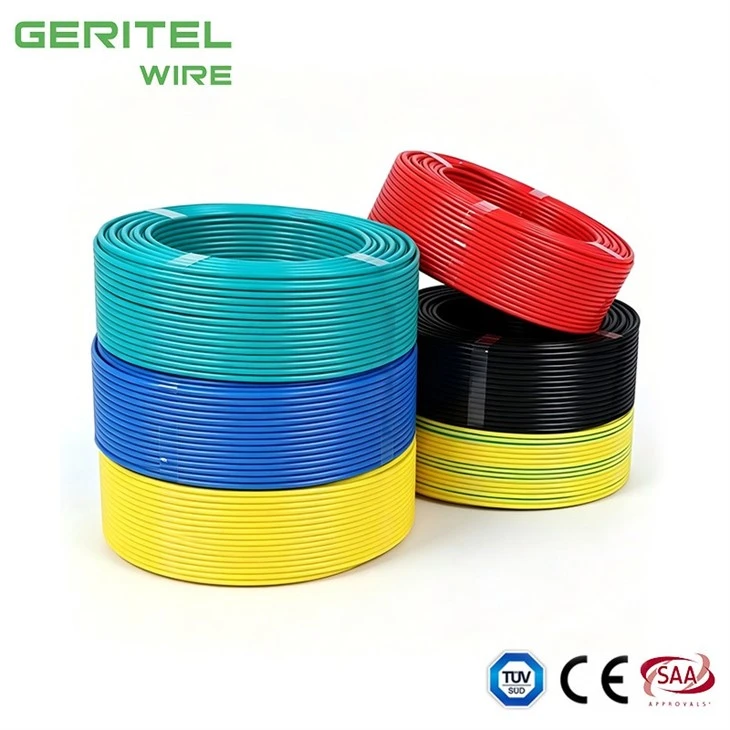

1.5mm2 H07V-K cable

Флексибилна жица панела од 1,5 мм² за прикључке релеја, И/О и терминала

За компактне ормаре за аутоматизацију, 1,5 мм² Х07В-К је практичан избор где кратко заштићени управљачки кругови морају бити уредно распоређени између ПЛЦ модула, релеја и терминалних блокова. АсЖица контролне табле од 1,5 мм², његов бакарни проводник класе 5 се лако савија кроз уске канале за ожичење и густе распореде ДИН-шине. Иста конструкција добро функционише као кабл унутрашњег ожичења ПЛЦ-а за одговарајућу дискретну контролу, релејне и помоћне конекције где није потребан екран. ГЕРИТЕЛ ВИРЕ може да подржи планирање боја, ОЕМ обележавање и паковање{4}}прилагођено производњи. За фино уплетене прикључне жице, коначну струју кола, дизајн терминала и стандард локалног панела треба проверити пре пуштања.

СПЕЦИФИКАЦИЈЕ ПРОИЗВОДА

1.5 sq mm H07V-K wire

Апликације

Ожичење ПВЦ панела за употребу у контролним прекидачима, релејним и инструментационим плочама расклопних уређаја и за сврхе као што су унутрашњи конектори у исправљачкој опреми, покретачима мотора и контролерима.

СПЕЦИФИКАЦИЈЕ
Називни напон Уо/У	H05V-K:300/500V H07V-K:450/750V
Температура Ратинг	Фиксно: -30 степени до +70 степени Савијено: -5 степени до +70 степени
Минимални радијус савијања	Фиксно: 6 к укупан пречник
Диригент	Савитљиви бакарни проводник класе 5
Изолација	ПВЦ (поливинил хлорид)
Боја изолације	Црвена, црна, плава, наранџаста, жута, бела, зелена/жута, љубичаста, ружичаста, сива, браон
СТАНДАРДИ	ЕН 50525-2-31, ЕН 60228 Отпорно на пламен према ИЕЦ/ЕН 60332-1-2 УВ отпоран

ДИМЕНЗИЈЕ

НОМИНАЛНА ПОВРШИНА ПОПРЕЧНОГ ПРЕСЕКА мм²

	НОМИНАЛНИ УКУПНИ ПРЕЧНИК мм²	НОМИНАЛНА ТЕЖИНА кг/км
	НОМИНАЛНИ УКУПНИ ПРЕЧНИК мм²	НОМИНАЛНА ТЕЖИНА кг/км
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

КОНДУКТОРИ

ИМЕНСКИ КРСТ СЕЦТИОНАЛ АРЕА мм²	МАКСИМУМ ДИАМЕТЕР ОД ЖИЦА У ПРОВОДНИКУ мм	МАКСИМАЛНИ ОТПОР ПРОВОДНИКА НА 20 степени ома/км
ИМЕНСКИ КРСТ СЕЦТИОНАЛ АРЕА мм²	МАКСИМУМ ДИАМЕТЕР ОД ЖИЦА У ПРОВОДНИКУ мм	Плаин Вирес
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ЕЛЕКТРИЧНЕ КАРАКТЕРИСТИКЕ

НОМИНАЛНИ КРСТ ЕЦТИОНАЛ АРЕА мм²	РЕФЕРЕНТНА МЕТОДА А (ЗАТВОРЕНО У ЦОНДУИТ ИН ТХЕРМАЛЛИ ИЗОЛАЦИОНИ ЗИД И сл.) Ампс		РЕФЕРЕНТНА МЕТОДА Б (ЗАТВОРЕНО У ПРОВОДУ У ЗИДУ ИЛИ У ТРУНКИНГ ЕТЦ) Ампс		РЕФЕРЕНТНА МЕТОДА Ц (ДИРЕКТНО ИСЈЕЧАН) Ампс		РЕФЕРЕНТНА МЕТОДА Ф (У БЕСПЛАТНОМ ВАЗДУХУ ИЛИ ОНА ПЕРФОРИСАНОМ КАБЛОВСКИМ ПОЛОЖАЈИМА И Т.Д. ХОРИЗОНТАЛНО ИЛИ ВЕРТИКАЛНО ИТД.) Ампс
							Тоуцхинг			Спацед би једног пречника
							Тоуцхинг			2 кабла једноструки-фазни АЦ или једносмерни или 3 кабла трофазни-фазни АЦ равни
	2 Цаблес Једнофазни{0}} АЦор ДЦ	3 или 4 кабла Три{0}}фазе АЦ	2 Цаблес Једнофазни{0}} АЦор ДЦ	3 или 4 кабла Три{0}}фазе АЦ	2 Цаблес Једнофазни{0}} АЦ или ДЦ	3 или 4Каблови три-Фаза АЦ	2Цаблес СинглеПхасе АЦ или ДЦстан	3Цаблес Три{0}}фазе АЦфлат	3 Цаблес Три{0}}фазе АЦтрефоил	Хоризонтално	Вертицал
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

ЦЕРТИФИКАЦИЈЕ

2491X H07V-K 1.5mm2 cable

2491X 1.5mm2 cable

ПАЦКАГИНГ

Ролл

Пластиц Реел

Мали дрвени колут

АППЛИЦАТИОН

Индустријска контролна табла

Прикључак за струју обновљиве енергије

Ожичење централе

ЦАСЕ

Надоградња централе на аеродрому Аделаиде

Индустријска главна централа за дистрибуцију електричне енергије

Замена флексибилног кабла главне централе

ЗАШТО ИЗАБРАТИ НАС

30Године искуства
на једном{0}}услуги

Донггуан Греатер Вире & Цабле Цо., Лтд. је професионални произвођач каблова-разреда инжењеринга у Кини, који снабдева сертификована решења за електричне каблове за грађевинске, индустријске, рударске, енергетске и инфраструктурне пројекте широм света.

Са фабриком од 30.000 м², 30 производних линија, искусним инжењерима и тимом за строгу контролу квалитета, обезбеђујемо поуздане, следљиве и усаглашене кабловске производе за међународне инжењерске апликације. Наши производи су подржани сертификатима укључујући САА, УЛ, цУЛ, ВДЕ, ТУВ, ЦЕ, ЦБ, ИЕЦ, БПС и ИСО.

Посвећени смо безбедности, квалитету, транспарентности и-дугорочном партнерству. Од инспекције сировина до тестирања готовог производа, свака серија се пажљиво контролише како би се осигурале стабилне перформансе и поуздана употреба пројекта.

Сертификован квалитет већег кабла -. Поуздано снабдевање. Инжењерска вредност.

15K

Завршени пројекти

150+

стручни кадар

15K

срећни клијенти

92+

награде и сертификати

ОПРЕМА ЗА БИЉЕЊЕ

ГЛОБАЛНИ ЦЕРТИФИКАТИ

H07V-K 1.5mm2 conductor resistance

ЦУСТОМЕР ФОТОГРАФИЈЕ

H07V-K 1.5mm2 cable diameter

МЕЂУНАРОДНИ ТРАНСПОРТ

Сеа Фреигхт

Нудимо поуздана решења за поморски транспорт за велике{0}}поруџбине. Ваша роба је безбедно упакована и отпремљена у контејнерима, што обезбеђује-испоруку исплативу у луке широм света.

Аир Фреигхт

За бржу испоруку, наша услуга ваздушног транспорта обезбеђује да ваши производи брзо стигну до међународних дестинација, уз пажљиво руковање и потпуно праћење на путу.

Интернатионал Екпресс

Потребне су вам хитне пошиљке? Наша међународна експресна услуга ефикасно испоручује мале и средње поруџбине, пружајући услугу-до-од врата до врата са праћењем у реалном-времену за безбрижност.

ЗАДРУЖНИ ПАРТНЕР

Тражимо кооперативног партнера за проширење нашег пословања.

Како сарађивати са нама?

Једноставно поделите своје захтеве, примите наше професионално решење, потврдите узорке и уживајте у брзој, поузданој производњи и испоруци широм света - рад са нама је тако лак.

Наша адреса

Зграда 2, Но. 40 Луки 2нд Роад, Лиаобу Товн, Донггуан Цити, Гуангдонг Провинце, Кина

Број телефона

+86 136 6257 9592

+86 135 1078 4550

Е-пошта

manager01@greaterwire.com

ФАК

Да ли се Х07В-К може користити у управљачким орманима машина?

Да. Х07В-К се обично користи као жица контролног ормара машине за заштићене унутрашње везе између релеја, терминала, контактора и контролера. Није намењен за поновљено померање{4}}ланца кабла ван кућишта. ГЕРИТЕЛ ВИРЕ може да обезбеди преглед техничких података и практично паковање за извоз тако да тим за куповину има јасније информације пре него што одобри масовну производњу.

Да ли је Х07В-К погодан за ожичење ПЛЦ ормана?

Х07В-К је практичанЖица за ПЛЦ орманза одговарајуће напајање, релеје и дискретно И/О ожичење. Користите екранизовани кабл или кабл за пренос података тамо где ПЛЦ веза захтева интегритет комуникације или аналогну заштиту од буке. За дугорочне-програме, ГЕРИТЕЛ ВИРЕ може да координира доследну идентификацију боја, етикете и документацију за наручивање како би се смањиле грешке у пријему и склапању које се могу избећи.

Може ли се Х07В-К користити у панелима ЦНЦ машина?

Може се користити као жица ЦНЦ контролне табле унутар заштићених електричних ормара. Сваком каблу који се креће са осовином машине, вретеном или ланцем за повлачење је потребна наменски-дизајнирана континуирана-савитљива конструкција. ГЕРИТЕЛ ВИРЕ може прегледати купчев цртеж, радну снагу и циљно тржиште пре понуде, помажући да се спречи неслагање модела пре производње.

Може ли се Х07В-К инсталирати на руку робота?

Стандардни Х07В-К не треба да се користи као роботски континуални савитљиви кабл на покретним рукама или торзионим зглобовима. Флексибилан је за уградњу, није дизајниран за милионе поновљених циклуса савијања. За ОЕМ пројекте, ГЕРИТЕЛ ВИРЕ може координирати распоред боја, означавање производа, паковање у колуту или кутију и извозити документацију око коначно договорене спецификације.
